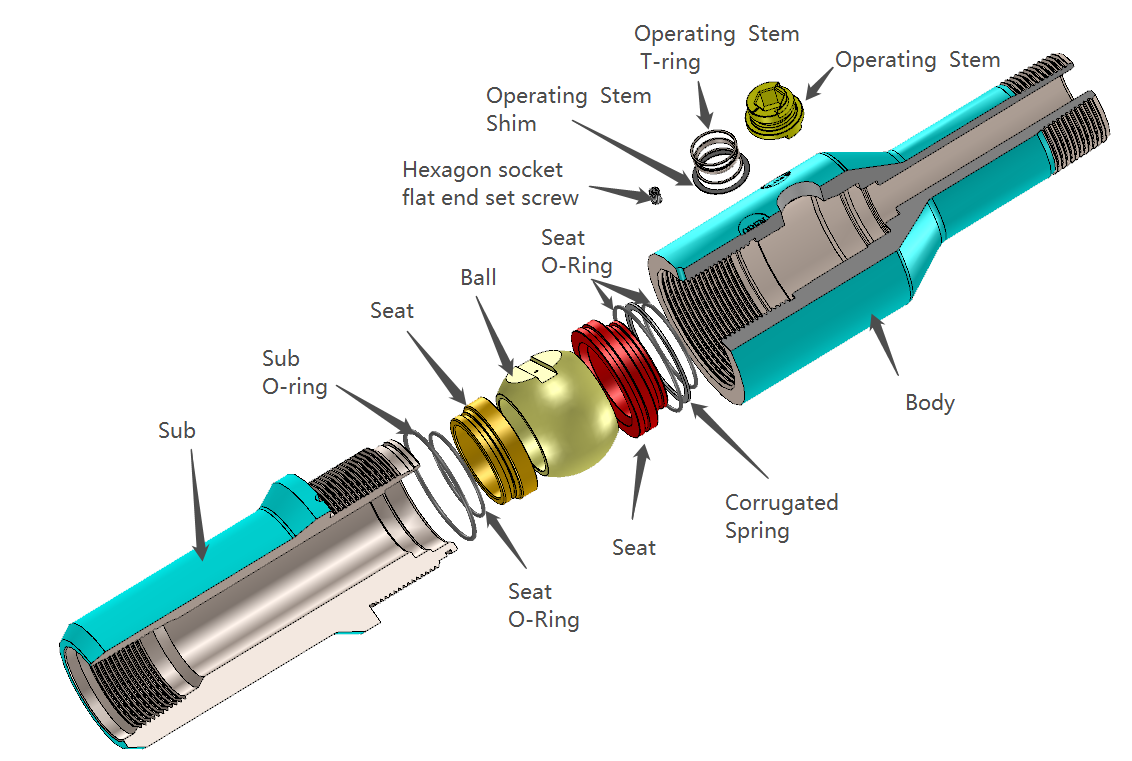

全開式安全閥 (FOSv) 是一種球型安全閥，用于在鉆柱從井中抽出時阻止流體通過鉆柱。FOSv 是一種雙體全開式安全閥，不會干擾諸如巖心筒或測量?jī)x器等工具的運行。它被設計成插入鉆臺上鉆桿或油管柱的頂部接頭，并在井涌時快速關閉。
球型設計使閥門緊湊、易于操作且強度高。標準測試壓力為 10,000 psi，也可提供更高的壓力等級。
產品特點：
1. 提供多種尺寸規格和連接螺紋形式，兼容匹配多種扣型。
2. 產品采用了雙相鎢鈦材料新技術特殊工藝， 在鉆井工況10000次以上帶壓開關循環能保持正常使用，產品工作使用壽命可達5000小時及以上。
3. 超低扭矩開關，帶壓35MPa時開啟力矩≤350N·m；帶壓60MPa時開啟力矩≤1000N·m。
閥球閥座成品置于真空特種設備后復合滲入一層低扭矩材料，強化表面光潔度，增強外表的自潤滑及防腐能力（根據 NACE MR0175，可耐H2S腐蝕EE級以上），可成倍地降低IBOP轉動扭矩，改良閥球閥座表面的耐磨性及抗腐蝕能力，極大提高產品使用壽命。
4. 既可以滿足10000Psi, 15000Psi不同作業壓力要求，同時我司具備20000Psi 的產品能力。
5. 作為損耗件，每個閥均提供操作扳手和螺紋保護器，維修包。
產品參數
型號 | 2 3/8UPTBG | 2 7/8UPTBG | 3 1/2UPTBG | 4 1/2UPTBG |
工作壓力 | 70MPa | 70MPa | 70MPa | 70MPa |
外徑 | 121 mm | 130mm | 180 mm | 216 mm |
內徑 | 50.8 mm | 62 mm | 76.2 mm | 101.6 mm |
長度 | 450 mm | 475mm | 550 mm | 750 mm |
重量 | 20 KG | 25KG | 75KG | 105KG |
空載開關扭矩 | ＜40N.m | ＜40N.m | ＜40N.m | ＜60N.m |
@35MPa壓差開關扭矩 | ＜450N.m | ＜500N.m | ＜600N.m | ＜900N.m |
@35MPa全通狀態開關扭矩 | ＜100N.m | ＜120N.m | ＜140N.m | ＜160N.m |
可開關次數 | ＞5000次 | ＞5000次 | ＞5000次 | ＞5000次 |
